Gas filling and testing unit

Description

as Prüf- und Füllgerät dient zum Prüfen und Einstellen des Vorfülldruckes von Blasen-, Kolben- und Membranspeichern. Das Gerät passt für die Anschlüsse 5/8“, 7/8“, VG 8 und für alle handelsüblichen Speicher mit M28x1,5 Füllanschluss.

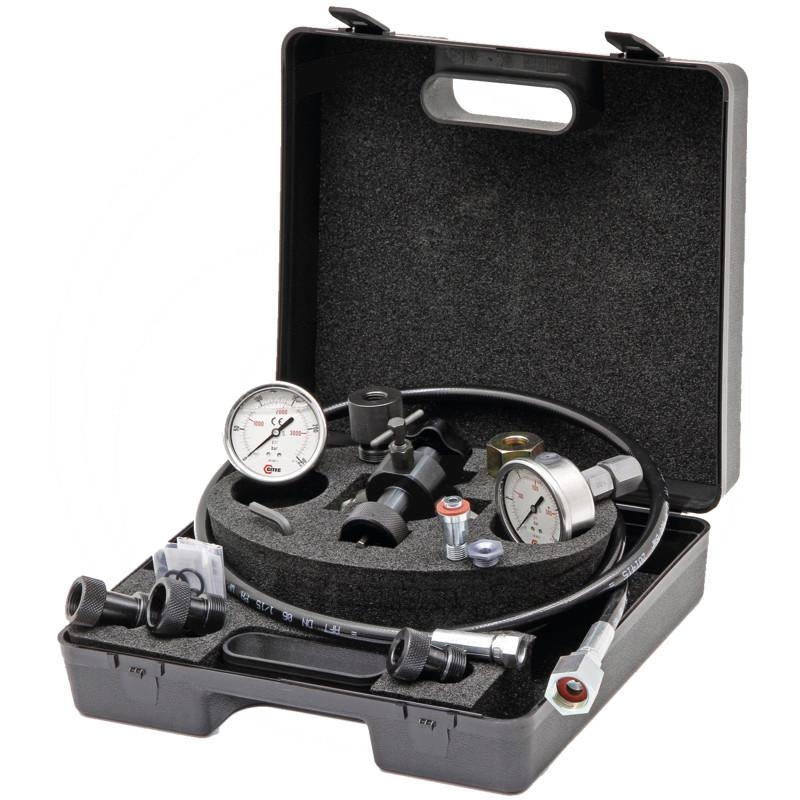

Die komplette Prüf- und Fülleinheit besteht aus:
• Prüf- und Füllgerät für Anschluss M28x1,5 mit Innensechskant Füllschlauch ca. 2,5 m
• 85048021 Adapter für Gasventile 7/8“ – 14 UNF
• 85048030 G 3/4" BSP 5/8“ – 18 UNF
• 85048031 8VI 85048033 Innensechskantschlüssel M16 x 200 Schutzkoffer aus Kunststoff
• Manometer 0-25 bar / 0 -250 bar Handhabung
Vor jeder Prüfung oder Veränderung des Gasfülldruckes ist der Speicher flüssigkeitsseitig zu entlasten. Gasfülldruck prüfen oder reduzieren In diesem Fall braucht der Schlauch nicht angeschlossen werden. Das Gerät besitzt ein Rückschlagventil, welches verhindert, dass über den Schlauchanschluss Gas ausströmt.

Erhöhung des Gasfülldruckes
Bei der Erhöhung des Gasfülldruckes müssen ausreichend Stickstoffflaschen mit dem entsprechenden Druck zur Verfügung stehen. Ist dies nicht der Fall, kann mittels eines Stickstoffladegeräts der gewünschte höhere Druck eingebracht werden. Die einschlägigen Sicherheitsvorschriften sind zu beachten. Der Verwendete Stickstoff sollte mindestens ein Reinheitsgehalt von 99,8% haben. Der handelsübliche Stickstoff erfüllt allgemein diese Bedingung.
